海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器

一、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器產品概述

　　海灣JTY-HM-GST9615線型光束感煙火災探測器（以下簡稱探測器）為隔爆型反射式線型紅外光束感煙探測器。本探測器具有兩種信號輸出方式：總線輸出方式和觸點輸出方式。

當探測器與海灣公司生產的控制器連接使用時，可通過總線完成二者間狀態信息的傳遞，探測器本身可通過海灣公司生產的電子編碼器進行編碼，編碼范圍在1～242之間。當探

測器不與海灣公司生產的控制器配接時，即可通過觸點信號完成火警和故障信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

　　探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷。

　　探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。探測器的靈敏度可通過電子編碼器進行現場設置，降低了探測器對

現場環境潔凈程度的要求，拓寬了本產品的應用場所。探測器適用于石油、化工等行業具有防爆要求的1區及2區使用，適用于戶內，可在惡劣的工業環境下穩定工作，可在有輕微

煙塵的空間及有腐蝕性氣體存在的空間使用。

二、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器特點

　　1.工作電壓范圍寬、保護面積大；

　　2.探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

　　3.內置微處理器，智能化火警、故障判斷；

　　4.具有自動校準功能，確?？梢杂蓡稳嗽诙虝r間內完成調試，操作簡單、方便；

　　5.具有自診斷功能，可以監測探測器的內部故障；

　　6.具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；

　　7.電子編碼，地址碼和靈敏度可現場設定；

　　8.探測光路設計巧妙，抗干擾性能強。

三、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器技術參數

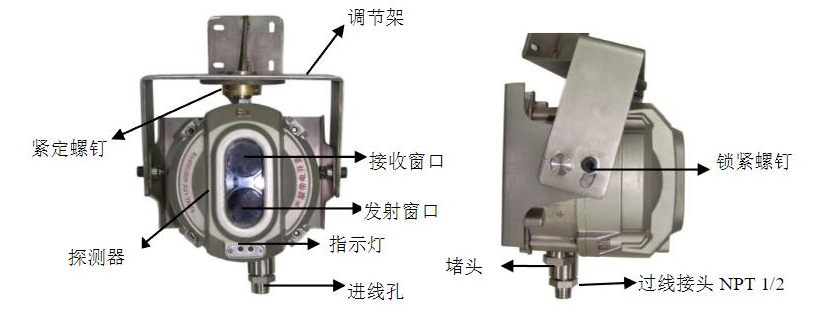

四、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器外形示意圖

　　探測器外形示意圖如下：

五、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器工作原理

　　探測器與反射器相對而置。探測器包含發射和接收兩部分，發射部分發射出一定強度的紅外光束，經反射器上的多個直角棱鏡反射后，由探測器的接收部分對返回的紅外光束進行同步采集放大，

并通過內置單片機對采集的信號進行分析判斷。當探測器處于正常監視狀態時，接收部分接收到的紅外光強度穩定在一定范圍內；當煙霧進入探測區內時，由于煙霧對光線的散射作用，使接收部分

接收到的紅外光的強度降低。當煙霧達到一定濃度，接收部分接收到的紅外光的強度低于預定的閾值時，探測器報火警，點亮紅色火警指示燈，火警輸出觸點閉合，若與海灣公司生產的控制器配接

時探測器還將通過總線將火警信息傳給與之連接的控制器。

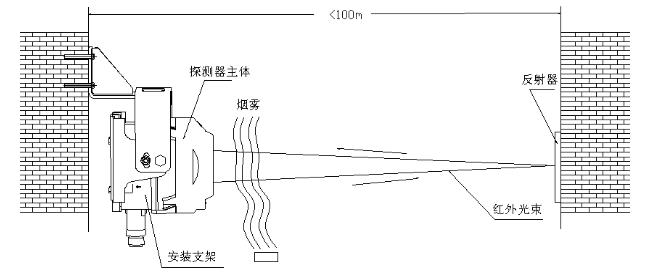

　　工作原理圖如下：

六、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器安裝

　1.安裝探測器的外界條件

　　由于本探測器的工作原理為減光式，因此在安裝探測器時，其光路上應避開固定遮擋物和流動遮擋物。

　　無論是安裝探測器還是反射器，必須保證安裝墻壁堅硬平滑。墻壁很可能貌似平滑，實際存在凹凸或因外界環境（如雨季、冬季）的變化發生變化等隱患，安裝者必須保證探測器不能受這些環境的影響；如果探測器安裝在類似于金屬管的支撐架上，也應保證支撐架牢固無振動。

　　探測器不宜安裝在下列場所：

　　頂棚高度超過40m的或無頂棚的場所；

　　空間高度小于1.5m的場所；

　　存在大量灰塵、干粉或水蒸氣的場所或會出現大量揚塵的場所；

　　高溫的場所。請注意，在有陽光照射時，具有透明頂棚的廠房頂部的空氣溫度會超過50℃；

　　無法進行維護的場所；

　　探測器安裝墻壁或固定物受周圍機械振動影響較大的場所；

　　距離探測器光路1m范圍內有固定或移動物體的場所；

　　有強磁場的場所。

　　2.安裝高度及位置說明

　　探測器和反射器安裝高度應根據煙霧能方便進入光束區為原則，提出以下幾點供參考：

　　a)建筑物舉架≤5m時，應將探測器和反射器安裝在距天花板0.5m處的相對兩墻墻壁上。

　　如下圖所示：

　　b)建筑物舉架在5m～8m之間，應將探測器和反射器安裝在距天花板距離0.5m～1m處的相對兩墻墻壁上。

　　如下圖所示：

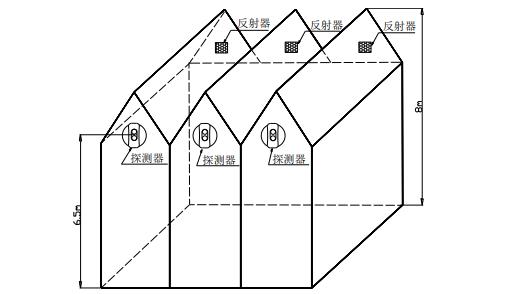

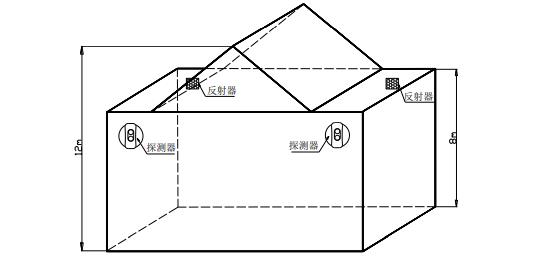

　　c)建筑物舉架≥8m時，一般無天花板，多數是人字型結構，應將探測器和反射器安裝在距地面8m左右的相對兩墻墻壁上，但要保證探測器距安裝位置處建筑物頂部的距離≥0.5m。如下圖所示：

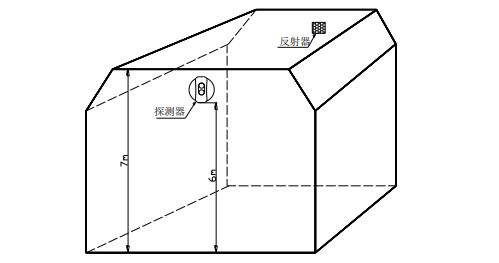

　　d)建筑物舉架為8m左右的人字型結構，應將探測器和反射器安裝在距人字梁1.5m處的相對兩墻墻壁上。

　　如下圖所示：

　　e)如果探測器周圍為玻璃或透明塑料環境，請將探測器安裝在建筑物內的南側墻體上；如果南北方向安裝探測器無法實現，應將探測器安裝在西側墻體上。對于陽光經反射仍可照射至探測器的應用環境，應考慮在探測器的光路上安裝遮陽罩或與海灣公司的技術支持工程師聯系取得相關的技術支持。

　　3.安裝

　　1)光路長度設置本探測器在使用前需針對探測器的應用環境對其光路長度進行設置。通過對探測器類型的設置，可以實現此項功能。

　　探測器可以設定4個級別的光路長度，出廠默認值為“53”，請按安裝距離對探測器類型號進行設置。

　　2)安裝探測器將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上。

　　如下圖所示：

　　探測器采用壁掛式安裝，將調節架安裝于墻上，然后再將探測器掛到調節架的掛架上，最后固定，具體安裝步驟如下：

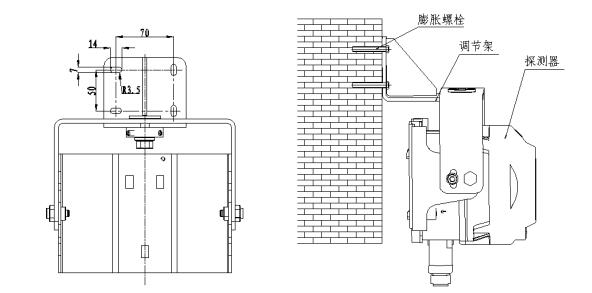

　　a)固定調節架用M6的膨脹螺栓將調節架固定在墻上，調節架安裝示意圖如下圖所示：

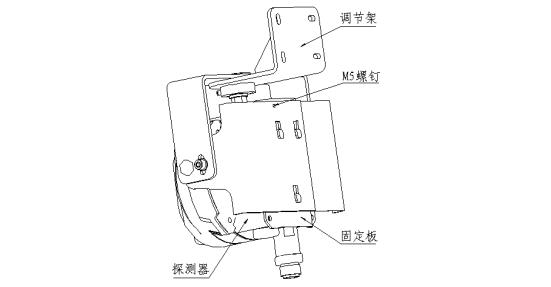

　　b)安裝、調節探測器將已裝配有安裝板的探測器掛于調節架上，用M5的螺釘固定。

　　如下圖所示：

　　3)安裝反射器

　　反射器應安裝在與探測器相對、處于同一水平面的位置上。當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。

　　單塊反射器安裝需用兩只?6塑料脹釘將其固定。

　　安裝尺寸如下圖所示：

　　四塊反射器安裝時應擺放緊密，反射器之間不應留空隙。

　　安裝示意圖如下圖所示：

　　4.布線

　　a）探測器的連接電纜應使用銅芯多股導線的電纜，在1區和2區，線芯截面均應不小于1.0mm²，電纜外徑為φ10mm，所用電纜還應符合使用環境的其他要求，如耐熱、耐腐蝕、防火等。無特殊要求時，可使用RVVP4×1.0，外徑為φ10的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相連接。線路走向等應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線盒加以保護，方可進行中間連接。

　　b）現場安裝時，需要將DC24V電源線（無極性）連接在探測器的接線端子D1、D2上；當與海灣公司生產的控制器配接時，總線（無極性）接在探測器的接線端子Z1、Z2上；當使用觸點信號輸出信息時，探測器上的堵頭需換成過線接頭（需另外購買過線接頭），火警無源輸出觸點K11、K12和故障無源輸出觸點K21、K22的引線需從過線接頭引出。

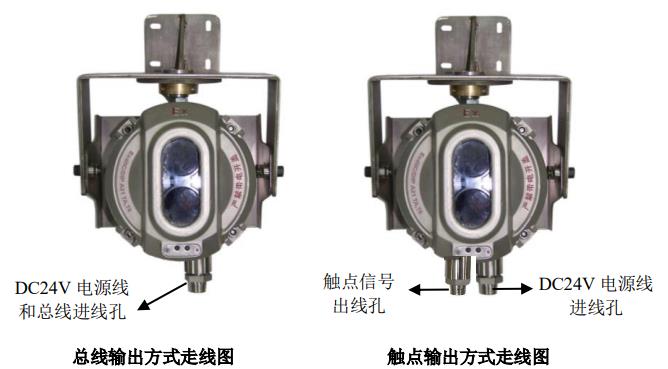

　　探測器進線示意圖如下：

　　接線端子示意圖如下：

　　c）將接地線接在探測器外殼的接地點上。

　　d）將探測器的上蓋部分的排線插到底殼上的接口板上的XT4上，然后將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼上的定位銷要與上蓋上的U形槽對應。

　　e）蓋上上蓋后擰緊上蓋上四根內六角螺釘。

　　f）安裝完成后需做如下檢查：外殼表面應無裂紋、孔洞；底殼、上蓋連接牢固；玻璃罩無劃傷、裂紋；進線口處應有密封圈；密封圈與電纜線徑吻合；進線口鎖緊螺母已鎖緊；接地標識處有接地線。

　　注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，此外，應逐項核查，發現不合格項應及時通知安裝方及廠家。嚴禁帶電開蓋進行現場維修。任何一項不符合均可能導致災難性的后果！
